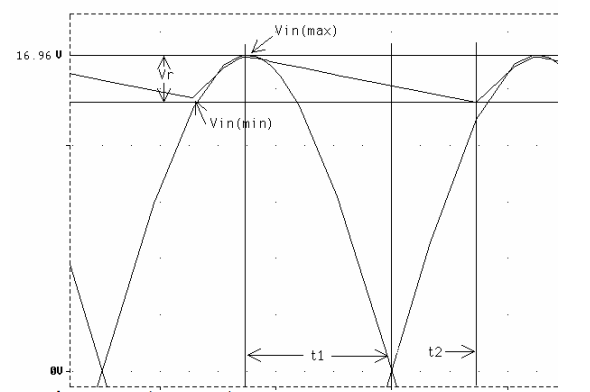

แรงดันกระเพื่อม (Ripple) เพื่อให้แรงดันเอาต์พุตที่ได้มีลักษณะเป็นไฟฟ้ากระแสตรงนั้นจะต้องทำให้แรงดันกระเพื่อมีค่าน้อยโดยใช้วงจรกรอง



วงจรกรอง

            วงจรกรอง คือ วงจรที่ทำหน้าที่กรองกระแสจากวงจรเรียงสัญญาณให้เรียบขึ้น โดยส่วนใหญ่แล้ววงจรใช้ตัวเก็บประจุหรือตัวเหนี่ยวนำ โดยมรการต่ออยู่หลายลักษณะ แต่ในที่นี้จะกล่าวเฉพาะวงจรกรองที่ใช้ตัวเก็บประจุเพียงอย่างเดียวซึ่งเป็นวิธีที่ง่าย



           วงจรกรองแบบใช้ตัวเก็บประจุนี้จะต่อตัวเก็บประจุหลังวงจรเรียงสัญญาณก่อนเข้าวงจรรักษาแรงดันและภาระโดยเมื่อต่อตัวเก็บประจุแล้วแรงดันตกคร่อมตัวเก็บประจุ เมื่อใช้วงจรเรียงสัญญาณแบบเต็มคลื่นและไดโอดในวงจรเรียงสํญญาณจะนำกระแสในช่วงแรงดันไฟฟ้ากระแสสลับอินพุตมากกว่าแรงดันตกคร่อมตัวเก็บประจุ ดังนั้นในช่วงที่ไดโอดนำกระแสจะจ่ายกระแสให้ภาระและประจุตัวเก็บประจุสส่วนในช่วงที่ไดโอดไม่นำกระแส ตัวเก็บประจุจะจ่ายกระแสให้ภาระแทนค่าตัวเก็บประจุเมื่อวงจรเรียงสัญญาณแบบเต็มคลื่นคำนวณได้จากสมการ
